1.Baggrund
Faktisk har MTP / MPO kabler systemskabe tjent datacentre i næsten 20 år. I denne proces er udrulningen af MTP / MPO fiberoptiske kabler systemer på fremmarch. Endnu vigtigere, som de optiske moduler, der anvendes af switch, server og lager producenter i deres udstyr gradvist skifte fra 10G til 40G og 100G, og selv op til 400G, industriens efterspørgsel efter MTP / MPO fiberoptiske kabler forbindelser er blevet mere og mere indlysende.
Vi kan tydeligt se, at vores netværk løbende er blevet opgraderet fra den tidligere 2G til den nuværende 5G, så vores efterspørgsel efter optisk fibertransmissionshastighed og optisk fibertæthed stiger kraftigt. Det vil sige, at de relaterede komponenter i MPO / MTP og ledningssystemet ikke kun er udviklingstendensen i vores netværksudrulning i fortiden, nu og endda i lang tid i fremtiden.
Okay, lad os introducere i detaljer. Hvorfor opgiver mange it-designere den traditionelle LC-ledningsordning og vender deres opmærksomhed mod MTP-ledningsordningen?
Faktisk har dette meget at gøre med selve MTP / MPO-produktet.
På nuværende tidspunkt kan MPO patch ledninger på markedet rumme 2-144 optiske fibre, de mest almindelige er 8-core til 12-core. Hvis du ser nøje på tværsnit, kan du se, at MPO-stik tværsnit har pænt arrangeret små huller. Det er faktisk optisk fiber.
Derfor vil en sådan fiber med høj densitet være meget mere økonomisk end almindelige plastreledninger.
For eksempel kan et 1U-chassis, hvis alle LC-duplekshoppere er installeret, kun rumme 144 fibre, mens MTP kan rumme 864 fibre, hvilket er næsten 6 gange så meget som LC.
1. Stabil og holdbar. (På grund af den høje tæthed af den optiske fiber, er fremstillingsprocessen bundet til at være meget streng.)
2. Høj densitet og kan udvides. Du kan se dette billede, i midten er en 24-core MTP jumper, men det kan udvide en masse LC output gennem MPO modulet. Med andre ord kan du kun se et par ledninger i kabinettet i en celle, men det er udvidet nok til, at flere celler kan tilsluttes netværket. Det her er effektivitet.
3. Det sparer tid og bekymring, og implementeringseffektiviteten er høj. Plug and play, enkel betjening.
4. Bedre ydeevne.
Dette afspejles hovedsageligt i produktparametrene. Industristandarden for MTP / MPO patch ledning indsættelse tab er 0,7, men nu er der ultra-lav tab 0.35dB, bøjning-ufølsomme MTP patch ledninger.
5. Kan forberede sig på netværksopgradering.
Fordi det direkte kan oprette forbindelse til netværk med forskellige hastigheder gennem optiske moduler.
Derfor opfylder fremkomsten af MTP-teknologi kravene til optiske fibersystemer med stor kapacitet og er et ideelt valg for datacentre for at opnå høj tæthed og høj ydeevne.
Okay, her vil jeg lave et resumé for alle:
MTP/MPO-kabelsystemet har været i datacentertjeneste i mere end 20 år, så det kan ses, at dets status er varig, så det har mange fordele sammenlignet med almindelige jumpere:
Dette er forudsætningen for fødslen af MTP/MPO-produkter.
2. Forskellige komponenter i MTP
a. MTP trunk kabel
MTP-backbonekablet består af et optisk kabel og stik i begge ender. Det har to hovedapplikationer: den ene er til direkte tilslutning af optiske moduler, og den anden er til distributionsbokse eller paneler for at opnå strukturerede ledninger. Det hjælper med hurtigt at implementere backbonenetværket i et miljø med høj tæthed.

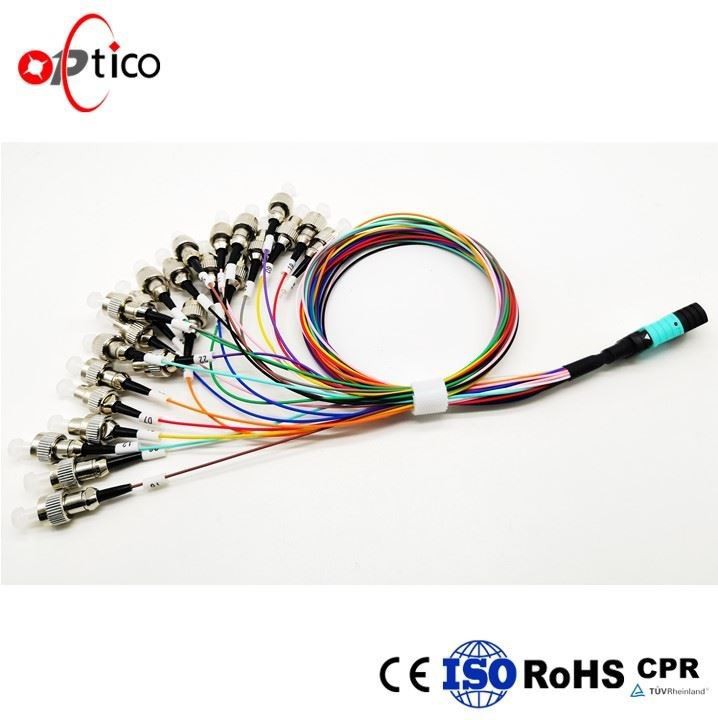

b.MTP-gren patchcord
Du kan se det på forsiden af specifikationen bog, jeg lige har givet dig. Den ene ende af MTP-grenenpatchcorder udstyret med et MTP-stik, som kan forgrenes til flere LC-stik. Tallet varierer fra 4, 6, 8 til 12. Enhedens type kan være LC, SC, ST og andre typer, som kan tilpasses efter kundernes behov. Det bruges hovedsageligt til at konvertere multi-corepatchcordstil simplex- eller duplex-stik. Denne grenpatchcorder også opdelt i enkelt-mode og multi-mode. Transmissionsafstanden kan forlænges fra et par meter til en længere afstand. Det er et ideelt valg til 10G-40G, 25G-100G og 10G-120G netværkskonvertering.
c.MTP konvertering jumper
Lad mig tale om MTP konvertering jumper. Faktisk ser det meget gerne filial jumper nævnt ovenfor. Forskellen er, at begge sider er MTP/MPO-stik, men antallet og typen af fiberkerner i stikkene i begge ender er forskellige. Giver en række tilslutningsmuligheder for 24-core ledninger system, såsom 24 kerner til 2 * 12 kerner, 24 kerner til 3 * 8 kerner, 3 * 8 kerner til 2 * 12 kerner og andre applikationer.
d.MTP-kort og MTP-kortpanel
MTP-adapter er et supplerende produkt af MTP fiberoptisk patch ledning. Det er klart, at dette MTP-adapterpanel er et opgraderet produkt, fordi det er mere kompakt. Adapterpanelet kan bruges som mellemmedium mellem rygradsnetværket og jumperen, hvilket giver en mere stabil og kompakt netværksløsning.
Det er dog dyrt.
e.MTP optisk fiber distribution boks
MTP optisk fiber distribution boks er en lukket kasse struktur, generelt er der 12 eller 24 optiske fibre indeni, med LC eller andre typer af stik på forsiden, og MTP stik på bagsiden, som kan opdele de optiske fibre af rygraden kablet i duplex jumpere. Linje.
Så hvordan er det primært bruges, kan du se på den store skærm!
f.MTP-LC-rackmonteringsadapterpanel
Den 96-core pre-terminated MTP-LC rack-mount adapter panel kan installeres på en 19-tommer bred patch panel, så 96-core optisk fiber kan implementeres direkte i en 1U rack uden ekstra udstyr. Når du skal installere 10G-40G- eller 25G-100G-forbindelser, kan du bruge MTP-jumpere til at tilslutte 40G/100G-switchporten til panelets bagport og derefter bruge duplex-LC-jumperen til at slutte 10G/25G-enheden til forsiden af panelet. Havnen er fin. Bagsiden af MTP-LC rackmonteret adapterpanel har et fleksibelt aftageligt kabelstyringspanel, som i høj grad forenkler trunkkabelstyringen, hjælper med at forbedre installationseffektiviteten og optimerer kabellayoutet.
Gode MTP-komponenter introduceres generelt her, her er et resumé: I alt 6 MTP-relaterede produkter introduceres ovenfor:
Faktisk er den vigtigste og enkleste også MTP jumper produkter. Folk tænker altid på, hvordan man gør MTP jumper mere praktisk, robust, smuk osv., Så forskellige relaterede komponenter er afledt.
1. Base-8 MTP / MPO ledninger system?
Base-8 MTP/MPO fiberoptisk plaster ledning er en fast MTP trunk patch ledning med polaritet B. Det bruger 8-core MTP stik til at øge fiber links. 8-core forbindelser kan nemt opnå 100% af rygraden fiber udnyttelse, vil ikke producere andre tab.
8-core, 16-core og 24-core MTP/MPO jumpere tilhører Base-8 MTP/MPO-ledningssystemet. Gæt hvorfor?
Ja, fordi 8, 16, 24 kan deles med 8, det er så simpelt.
Base-8 MTP/MPO-ledningssystemet kan nemt fuldføre et 2-core ledningssystem. Hvad er et 2-kernesystem? Det er vores fælles duplex LC patch ledning, en 8-core MTP / MPO fiber patch ledning kan nemt omdannes til 4 duplex LC patch ledninger.
2. Basis-12 MTP/MPO-ledningssystem
Den anden er Base-12 MTP/MPO-kabelsystemet, hvor MTP-jumperen er et ikke-fast MTP-kabel med polaritet A i rygradsnetværket. Det bruger 12-core MTP stik til at øge fiberforbindelsen. Base-12 MTP/ MPO fiberoptiske kabler system ser sådan ud:
Blandt dem er rygradsbåndsledningen 24 kerner, som kan omdannes til to 12 kerner optiske fiberforbindelser.
Base-12 MTP / MPO fiberoptiske patch ledninger kan også nemt håndtere en 2-core fiberoptiske ledninger system, princippet er det samme som ovenfor.

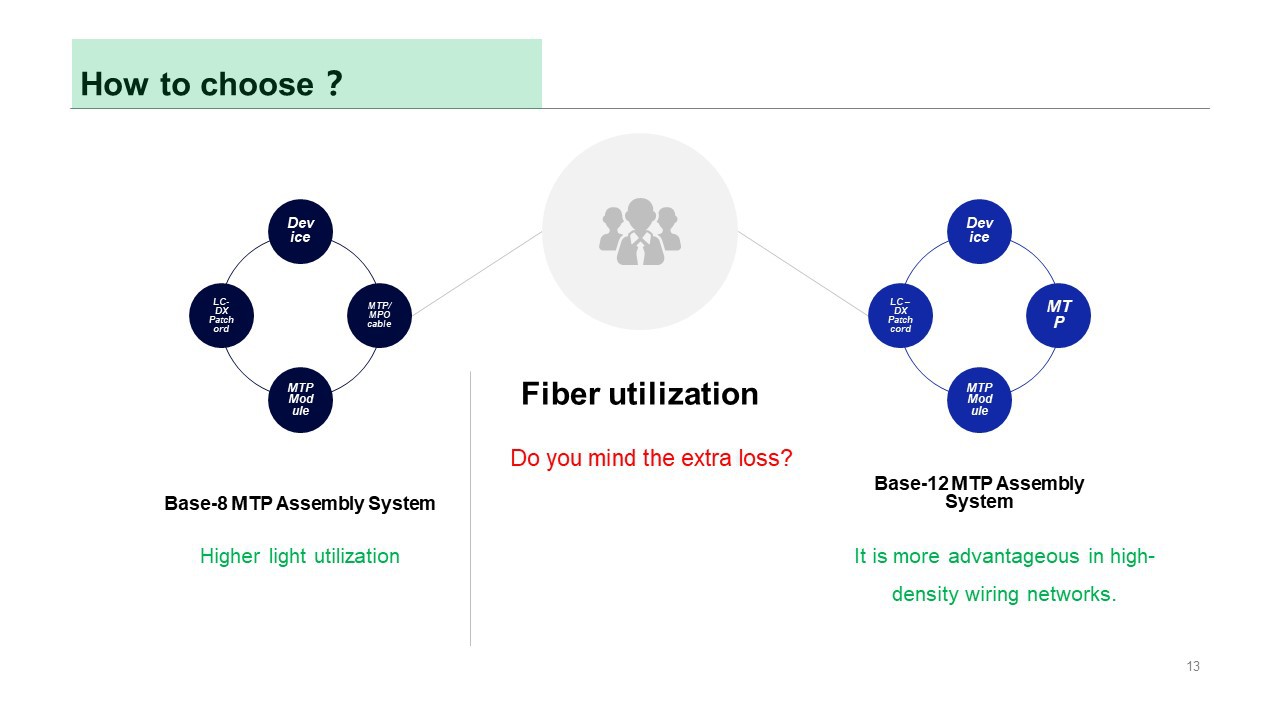

Hvordan vælger man mellem disse to ledninger systemer?
Vi skal overveje ud fra det aspekt af fiberudnyttelse:
Den første er udnyttelsen af optisk fiber. Det er godt forstået, at hvis det er i high-density netværk kabler, Base-12 MTP / MPO fiberoptiske patch ledninger er absolut mere fordelagtigt på grund af sin høje kernetæthed. Men Base-8 MTP / MPO fiberoptiske patch ledninger har bedre fiberudnyttelse end Base-12 MTP / MPO fiberoptiske patch ledninger.
Alle gæt hvorfor?
Hvorfor? Da de fleste optiske moduler nu kun bruger 8 optiske fibergrænseflader, er der ikke noget standardiseret optisk modul, der kan bruge 12 optiske fibre. På denne måde kan Base-8 MTP/MPO-kabler tilsluttes direkte til optiske moduler uden at spilde optiske fibre.
For eksempel, hvis vi bruger et 12-core stik, der kun kræver otte fibre i et optisk modul, vil fire fibre blive spildt.
Måske vil du sige, at vi kan bruge konvertering patch ledninger nævnt ovenfor til at konvertere to Base-12 MTP / MPO fiber patch ledninger i tre Base-8 MTP / MPO fiber patch ledninger, således at fiberen kan udnyttes fuldt ud. Desværre, fordi det konverterede system har yderligere to links, vil dette medføre yderligere indsætningstab, hvilket reducerer den optiske fiberhoppers ydeevne.
Derfor, fordi fiber udnyttelsesgraden af Base-8 MTP / MPO kabel er større end base-12 MTP / MPO fiber jumper, Base-8 MTP / MPO fiber jumper er et bedre valg for MTP high-density ledninger. Selvfølgelig, hvis du ikke har noget imod at spilde fiber, kan du også vælge Base-12 MTP / MPO fiber jumper.
Nå, for at opsummere, har jeg indført to fælles MTP ledninger systemer ovenfor, nemlig Base8-MTP ledninger system og Base-12MTP ledninger system.
Forskellen mellem de to er forskellen i antallet af fiberkerner i rygraden patch ledninger, der anvendes. Hertil kommer, at selv om den nuværende Base12 kabler system er super fælles, dens fiber udnyttelsesgrad er ikke så høj som i Base8-systemet, fordi den nuværende optiske modul lys 12-core MTP ikke kan bruges.
4. Okay, efter at have talt så meget, lad os opsummere fordelene ved MTP-ledningsordningen:
MTP-kabler kan bruges til direkte tilslutning af 40G-40G, 100G-100G, 200G-200G, 400G-400G samt opgraderings- og uplink-forbindelse. Det er meget almindeligt at bruge MTP-kabelsystem 10G til at opgradere til 40G/100G/120G. Hvis du ønsker at opgradere 10G-netværket til en højere hastighed, og ønsker at være økonomisk, tidsbesparende og arbejdskraft-besparelse, købe det!
Hvis du vil opnå uplink-forbindelser mellem enheder med forskellige hastigheder, såsom 25G-100G, 50G-200G/400G, 100G-400G, 200G-400G, og du vil være effektiv og praktisk, skal du købe den!
MTP-strukturerede kabler giver en lagdelt struktur til netværket, og flere forbindelsesløsninger leveres gennem konvergenslaget, hvilket kan reducere problemet med kabelrod. Når datacentret skal udvides i fremtiden, kan der bygges en langsigtet løsning ved at installere et struktureret MTP-kabelsystem.
