En PLC-splitter er en passiv optisk enhed, der kan opdele et optisk inputsignal i flere optiske udgangssignaler og er meget udbredt i passive optiske fibernetværk. Ifølge forskellige arbejdsprincipper er PLC splittere opdelt i PLC optiske splittere (plane bølgeleder optiske splittere) og FBT koblere (fused taper optiske splittere). Denne artikel vil sigte mod at give dig en klarere idé om de detaljerede forskelle mellem dem.
Først og fremmest, før vi forstår forskellen mellem PLC-splitter og FBT-kobler, lad os kort forstå disse to optiske splittere.
PLC-splitteren er fremstillet af halvlederteknologi og kan give en god løsning til større splitkonfigurationsapplikationer. PLC-splittere er fremstillet ved fotolitografi på et kvartsglassubstrat med bølgeledere, der kan dirigere en specifik procentdel (ækvivalent) af lys. Normalt er det optiske opdelingsforhold for PLC-splitter 1x2~1x128/2x128~2x128/1x3/1x5/1x6/1x9/1x12 osv., med Bare fiber PLC Splitter (250um), Mini Type PLC Splitter (900um), ABS-type PLC Splitter, PLC Splitter med fan-out kits, LGX Type PLC Splitter, 1U Panel PLC Splitter, ODF Type PLC Splitter og andre pakker.
FBT-koblingen anvender traditionel passiv enhedsfremstillingsteknologi, som bundter to eller flere fibre sammen og realiserer smeltning og trækning gennem en kegletrækmaskine. Da den splejsede optiske fiber er relativt skrøbelig, er et glasrør lavet af epoxyharpiks og silica sædvanligvis dækket uden for den splejsede optiske fiber. Samtidig dækkes et lag rustfrit stålrør uden på glasrøret, og forsegles til sidst med silicium. Med den modne udvikling af teknologi bliver omkostningseffektiviteten af FBT-kobling højere og højere.
PLC-splitterens arbejdsbølgelængde er 1260nm ~1650nm, og bølgelængden kan justeres for at understøtte flere applikationsmiljøer; mens FBT optiske splitterkobler kun understøtter tre bølgelængder på 850nm/1310nm/1550nm og ikke kan fungere ved andre bølgelængder.
Spaltningsforholdet refererer til forholdet mellem det optiske inputsignal og det optiske udgangssignal fra den optiske splitter. Spaltningsforholdet for PLC optisk splitter er så højt som 1:64, mens opdelingsforholdet for FBT optisk splitter er 1:32. Relativt set kan PLC optisk splitter give højere pålidelighed. Men det optiske divisionsforhold for FBT optisk splitter er variabelt og understøtter tilpasning, såsom 1:3/1:5/1x6/1:9/1:12, mens PLC optisk splitter kun kan vælge 1xn /2xN standardprodukt.
Den optiske PLC-splitter kan opnå ensartet opdeling i samme forhold, mens den optiske FBT-splitter består af flere 1x2-forbindelser. Den mangler signalstyring og kan ikke opnå ensartet opdeling. Desuden, jo større spaltningsforholdet er, jo dårligere er ensartetheden, hvilket påvirker transmissionsafstanden.

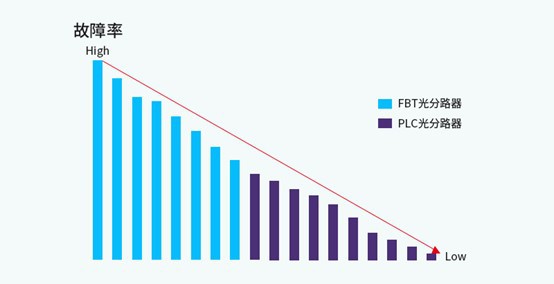

På nuværende tidspunkt kan den modne koniske tegneproces kun trække mindre end 1x4 ad gangen. Derfor, når opdelingsforholdet er større end 1:8, har FBT-kobleren brug for mere end 7 1x2 forbindelsespakker, hvilket er tilbøjeligt til fejl og fejl. Det vil sige, jo større opdelingsforholdet for FBT-koblingen er, desto større fejlfrekvens. Fejlraten for PLC optisk splitter er meget mindre end FBT-kobleren, som vist i figuren nedenfor.
Temperatur er en nøglefaktor, der påvirker indsættelsestabet af optiske enheder, derfor spiller temperaturstabiliteten en afgørende rolle for enhedens ydeevne. PLC-splitteren kan arbejde stabilt ved -40~85 grader, mens arbejdstemperaturområdet for FBT-koblingen er -5~75 grader. Relativt set har PLC-splitteren et bredere arbejdstemperaturområde. Det bevarer også en god ydeevne i miljøet.
Den optiske PLC-splitter har en kompleks fremstillingsproces og høje chipomkostninger; mens FBT-koblingen er lavet af stål, varmekrympbare rør og andre materialer. På grund af de lave materialeomkostninger og enkel enhedsfremstillingsteknologi er FBT-koblinger relativt set billigere.
Kort sagt, PLC-splitter og FBT-kobler har deres egne fordele og ulemper, som beskrevet nedenfor:
| Vare | PLC splitter | FBT kobling |
| Fordel |
|
|
| Ulempe |
|
|
Generelt har PLC-splitter og FBT-kobler mange forskelle i fremstillingsproces, driftsbølgelængde, temperatur osv. bortset fra det lignende udseende og størrelse. Fra fremkomsten af PLC splitteren kan det ses, at fremstillingsteknologien for den optiske splitter har gjort store fremskridt i de senere år. Sammenlignet med den traditionelle FBT-kobler er PLC-splitteren en passiv kilde med overlegen ydeevne. Optiske komponenter, hvis dit netværk har høj ydeevne, anbefales det at du vælger PLC splitter i stedet for FBT optisk splitter kobler.
